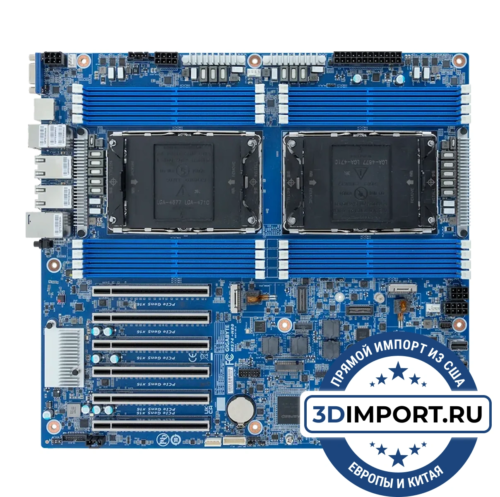

Gigabyte MS74-HB0

GIGABYTE MS74-HB0 — двухпроцессорная серверная материнская плата E-ATX для Intel Xeon 6

GIGABYTE MS74-HB0 (Rev. 1.x) — серверная материнская плата формата E-ATX, предназначенная для построения высокопроизводительных двухпроцессорных систем на базе процессоров Intel Xeon 6. Плата ориентирована на использование в корпоративных дата-центрах и вычислительных инфраструктурах, где важны масштабируемость, высокая пропускная способность ввода-вывода и стабильная работа под длительной нагрузкой. Архитектура MS74-HB0 рассчитана на плотные серверные конфигурации, включая виртуализацию, программно-определяемые инфраструктуры и вычислительные узлы с ускорителями.

Платформа Intel Xeon 6 и двухсокетная архитектура

Материнская плата использует два процессорных разъёма LGA-4710 (Socket E2) и поддерживает процессоры Intel Xeon 6 семейств Granite Rapids и Sierra Forest. Двухсокетная конфигурация позволяет масштабировать вычислительные ресурсы и эффективно распределять нагрузку между процессорами, что особенно важно для серверных задач с высокой плотностью потоков и NUMA-архитектурой. Плата рассчитана на работу с процессорами высокого теплового пакета при условии использования соответствующего серверного охлаждения и шасси.

Подсистема памяти DDR5 ECC и архитектура 1DPC

GIGABYTE MS74-HB0 оснащена шестнадцатью слотами памяти DDR5 с поддержкой ECC. Реализована архитектура 1DPC (one DIMM per channel), которая обеспечивает более стабильную работу памяти на высоких частотах по сравнению с конфигурациями 2DPC. Плата поддерживает серверные модули DDR5 RDIMM и RDIMM-3DS, а также MRDIMM при использовании совместимых процессоров Intel Xeon 6 и соответствующих конфигураций системы.

Конфигурации на базе RDIMM и RDIMM-3DS ориентированы на масштабирование общего объёма памяти для виртуализации и баз данных. Поддержка MRDIMM предназначена для сценариев, где приоритетом является пропускная способность памяти, при этом реальные рабочие частоты зависят от модели процессора, типа модулей и выбранной топологии установки.

PCI Express Gen5 и балансировка слотов между CPU

Плата предоставляет шесть слотов PCI Express пятого поколения в формате x16. Разводка выполнена с симметричным распределением слотов между двумя процессорами — по три слота на каждый сокет. Такая архитектура позволяет подключать ускорители и карты расширения с минимальными межсокетными задержками и предсказуемым доступом к линиям PCIe. Конфигурация подходит для установки графических ускорителей, сетевых адаптеров высокой пропускной способности, контроллеров хранения данных и других PCIe-устройств серверного класса.

Подсистема хранения и интерфейсы SlimSAS

Для подключения накопителей на плате предусмотрены два слота M.2 с интерфейсом PCIe Gen5 x4, которые могут использоваться для системных NVMe-накопителей или кэширующих устройств. Дополнительно реализованы три разъёма SlimSAS, предназначенные для подключения SATA-накопителей через серверные кабельные сборки и бэкплейны. Такая конфигурация позволяет формировать как высокопроизводительные NVMe-уровни хранения, так и ёмкие массивы для локального хранения данных.

Сетевые интерфейсы и удалённое управление

Сетевая подсистема платы включает два порта 10 Gigabit Ethernet на базе контроллера Intel X710-AT2, предназначенные для основного производственного трафика, а также два гигабитных порта Intel I210, которые могут использоваться для служебных задач. За удалённое администрирование отвечает контроллер ASPEED AST2600 BMC с поддержкой IPMI и HTML5 KVM-over-IP. Это позволяет выполнять мониторинг состояния системы, обновление прошивок и управление питанием вне зависимости от установленной операционной системы.

Типовые сценарии использования

GIGABYTE MS74-HB0 подходит для построения двухпроцессорных серверов виртуализации с высокой плотностью виртуальных машин, узлов программно-определяемых инфраструктур, серверов аналитики данных и вычислительных систем с ускорителями. Большое количество слотов PCIe Gen5, поддержка масштабируемой DDR5 ECC-памяти и развитые средства удалённого управления делают плату удобной основой для серверов, рассчитанных на длительную эксплуатацию и рост нагрузки.

Итог

GIGABYTE MS74-HB0 — это серверная материнская плата E-ATX для двухпроцессорных систем Intel Xeon 6, ориентированная на корпоративные и дата-центровые сценарии. Поддержка 16 слотов DDR5 ECC с архитектурой 1DPC, симметричная разводка PCIe Gen5, гибкая подсистема хранения и полноценное удалённое управление обеспечивают баланс между производительностью, масштабируемостью и эксплуатационной надёжностью в профессиональных инфраструктурах.
