Gigabyte MZ72-HB2

Gigabyte MZ72-HB2 Rev. 3.x — двухпроцессорная серверная материнская плата для AMD EPYC 7003/7002

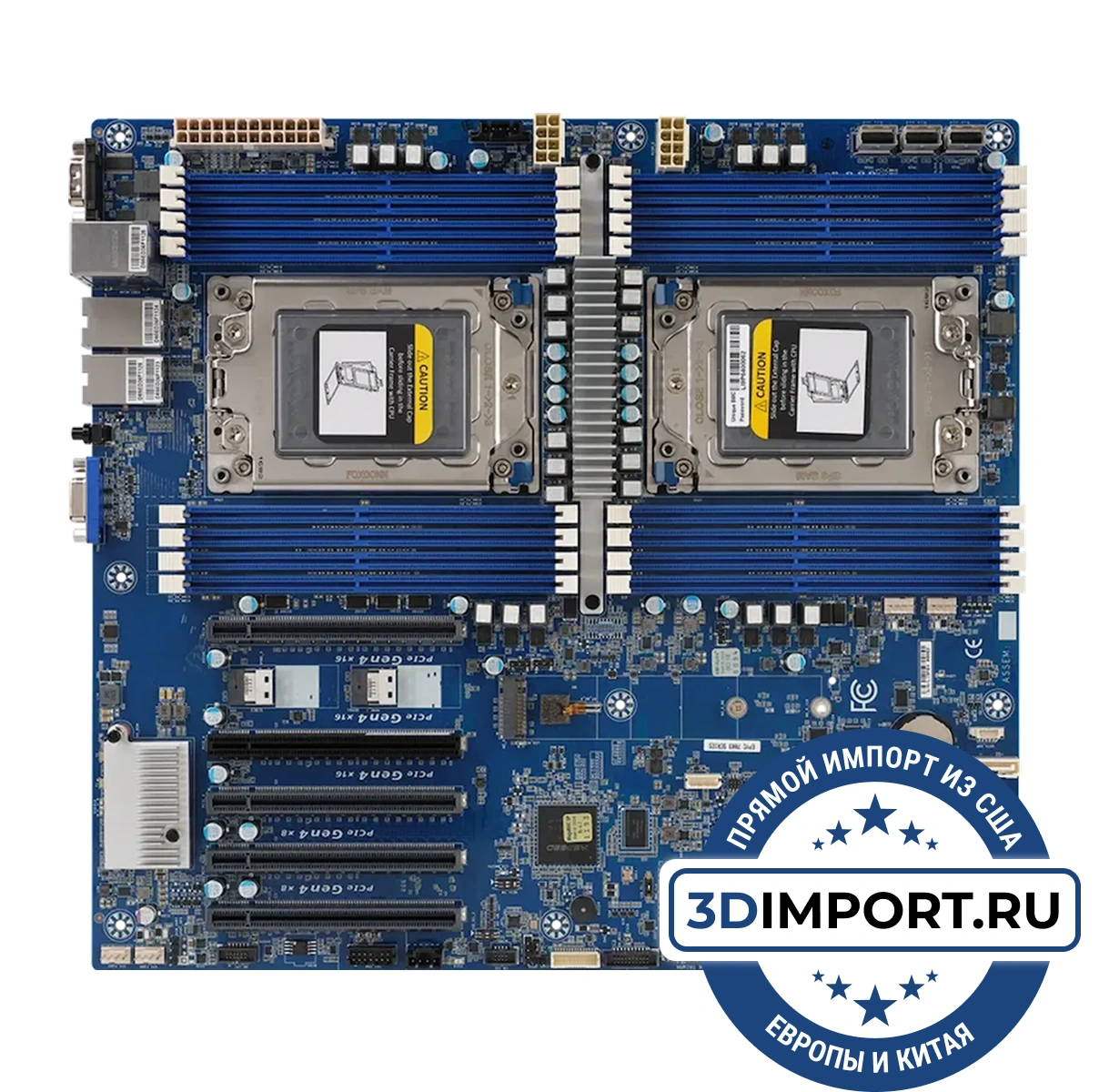

Gigabyte MZ72-HB2 (Rev. 3.x) — серверная материнская плата форм-фактора E-ATX, рассчитанная на установку двух процессоров AMD EPYC 7003 (Milan) и AMD EPYC 7002 (Rome) на сокете SP3. Платформа ориентирована на корпоративные серверы и вычислительные узлы, где требуется высокая плотность ресурсов, развитая дисковая подсистема и встроенные сетевые интерфейсы без использования дополнительных карт расширения.

Платформа AMD EPYC с двумя сокетами SP3

Плата поддерживает двухпроцессорные конфигурации EPYC и рассчитана на серверные сборки с высоким уровнем тепловыделения. Архитектура dual-socket позволяет использовать преимущества масштабирования по ядрам, памяти и линиям PCI Express в рамках одной системы, что важно для виртуализированных и вычислительных нагрузок.

Встроенная сеть 10GbE на базе Broadcom BCM57416

Одной из ключевых особенностей Gigabyte MZ72-HB2 Rev. 3.x является интегрированная сетевая подсистема. На плате реализованы два порта 10GBase-T на контроллере Broadcom BCM57416. Такое решение позволяет подключать сервер напрямую к высокоскоростной сети без установки отдельного сетевого адаптера и сохранять слоты PCIe для других задач.

Подсистема хранения: гибридная архитектура SlimSAS

Дисковая подсистема построена на основе SlimSAS-разъёмов и поддерживает как NVMe-накопители, так и SATA-устройства. Конфигурация линий разделена между процессорами и зависит от используемых кабелей и бекплейна.

Для одного процессора предусмотрены SlimSAS-подключения, которые могут быть сконфигурированы либо под SATA 6Gb/s для массивов большой ёмкости, либо под NVMe Gen4 для высокоскоростного доступа к данным. Для второго процессора реализованы отдельные SlimSAS-линии с прямым подключением NVMe-накопителей по PCIe Gen4 x4. Дополнительно на плате присутствуют стандартные SATA-порты и отдельный слот M.2 PCIe Gen4 для загрузочного накопителя.

Память и вычислительная плотность

Gigabyte MZ72-HB2 Rev. 3.x оснащена 16 слотами DIMM и поддерживает 8-канальную архитектуру памяти DDR4 для каждого процессора. Совместимы серверные модули RDIMM и LRDIMM. Такая конфигурация позволяет формировать системы с большим объёмом оперативной памяти, что актуально для виртуализации, аналитических задач и серверов приложений.

Возможности расширения PCIe Gen4

За счёт интегрированной сетевой подсистемы слоты расширения PCIe остаются доступными для ускорителей и специализированных плат. Плата поддерживает PCI Express Gen4 с различными конфигурациями полос x16 и x8, что позволяет устанавливать GPU-ускорители, FPGA-карты или контроллеры хранения данных в зависимости от задач системы.

Удалённое управление и мониторинг

Для серверного администрирования используется BMC-контроллер ASPEED AST2600. Он обеспечивает функции мониторинга состояния системы, удалённого управления и доступ к консоли через KVM, что упрощает обслуживание серверов в стойках и дата-центрах.

Краткая сводка характеристик Gigabyte MZ72-HB2 Rev. 3.x

• Форм-фактор: E-ATX
• Процессоры: 2× AMD EPYC 7003 / 7002 (Socket SP3)
• Память: 16× DIMM, DDR4 RDIMM/LRDIMM, 8 каналов на CPU
• Сеть: 2× 10GbE (Broadcom BCM57416)
• Хранение: SlimSAS для NVMe Gen4 и SATA 6Gb/s (по конфигурации), SATA 7-pin, M.2 PCIe Gen4
• Расширение: PCIe Gen4 (x16 / x8)
• Управление: ASPEED AST2600 BMC
