Gigabyte MZ73-LM2

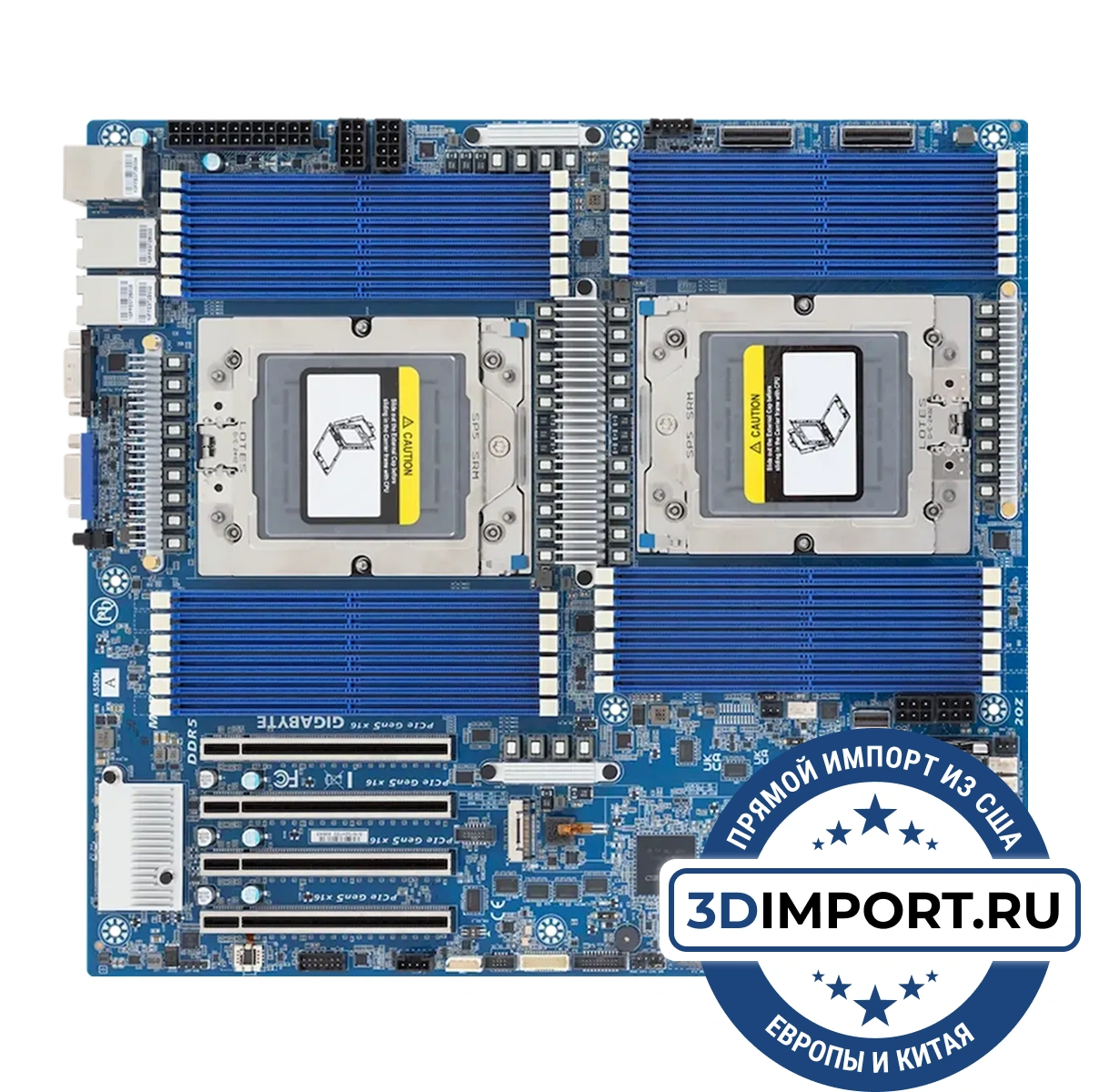

Gigabyte MZ73-LM2 Rev. 3.x — двухпроцессорная серверная материнская плата SP5 с PCIe Gen5

Gigabyte MZ73-LM2 (Rev. 3.x) — серверная материнская плата форм-фактора E-ATX (305 × 267 мм), предназначенная для построения двухпроцессорных серверных систем на базе AMD EPYC 9004 (Genoa) с сокетом SP5. Платформа ориентирована на вычислительные и инфраструктурные серверы, где требуется высокая пропускная способность памяти и интерфейсов ввода-вывода в рамках стандартной серверной архитектуры.

Платформа AMD EPYC 9004 и сокет SP5

Материнская плата поддерживает установку двух процессоров AMD EPYC 9004, обеспечивая масштабирование вычислительных ресурсов в рамках одной системы. Платформа SP5 используется в серверных решениях нового поколения и рассчитана на работу с современными интерфейсами памяти и расширения, что делает её актуальной для корпоративных и вычислительных задач.

Подсистема памяти DDR5 ECC: 24 DIMM

Gigabyte MZ73-LM2 Rev. 3.x оснащена 24 слотами DIMM и поддерживает 12-канальную архитектуру памяти DDR5 для каждого процессора. Плата совместима с серверными модулями DDR5 ECC RDIMM и 3DS RDIMM.

Рабочие частоты и максимальный объём памяти зависят от установленных процессоров и конфигурации модулей. Такая архитектура обеспечивает высокую пропускную способность подсистемы ОЗУ и подходит для серверных нагрузок, чувствительных к скорости доступа к памяти.

PCI Express Gen5 и слоты расширения

Плата поддерживает PCI Express Gen5 и оснащена слотами PCIe x16, предназначенными для установки ускорителей, сетевых адаптеров и контроллеров хранения данных. Использование PCIe Gen5 позволяет задействовать современные платы расширения с высокой пропускной способностью и формирует задел для дальнейшего обновления конфигурации сервера.

Подсистема хранения: M.2 PCIe Gen5, MCIO и SlimSAS

Одной из особенностей Gigabyte MZ73-LM2 Rev. 3.x является расширенная подсистема хранения. На плате предусмотрен слот M.2 с интерфейсом PCIe Gen5 x4, который может использоваться для загрузочного или высокоскоростного NVMe-накопителя.

Для подключения дисковых массивов и серверных накопителей используются MCIO-разъёмы для NVMe-устройств, а также SlimSAS-интерфейс, предназначенный для работы с SATA-накопителями. Конкретная схема подключения зависит от конфигурации системы и используемых кабелей.

Встроенная сеть 10GbE и удалённое управление

Сетевая подсистема реализована на базе контроллера Broadcom BCM57416 и включает два порта 10GBase-T, обеспечивающих подключение к высокоскоростной сетевой инфраструктуре без использования отдельных сетевых карт.

Для администрирования и мониторинга используется контроллер ASPEED AST2600 BMC, который предоставляет функции удалённого управления сервером, доступ к консоли и мониторинг состояния системы через IPMI и KVM.

Применение Gigabyte MZ73-LM2 Rev. 3.x в серверных системах

Благодаря поддержке двух процессоров SP5, памяти DDR5 и интерфейсов PCIe Gen5, Gigabyte MZ73-LM2 Rev. 3.x подходит для построения вычислительных узлов, серверов виртуализации и инфраструктурных систем, где важны масштабируемость, высокая пропускная способность и современная серверная платформа.

Краткая сводка характеристик Gigabyte MZ73-LM2 Rev. 3.x

• Форм-фактор: E-ATX (305 × 267 мм)
• Процессоры: 2× AMD EPYC 9004 (Socket SP5)
• Память: 24× DIMM, DDR5 ECC RDIMM / 3DS RDIMM
• Интерфейсы расширения: PCI Express Gen5 (x16)
• Хранение: 1× M.2 PCIe Gen5 x4, MCIO (NVMe — по конфигурации), SlimSAS (SATA)
• Сеть: 2× 10GbE (Broadcom BCM57416)
• Управление: ASPEED AST2600 BMC
