NVLink Bridge NVIDIA P3946 H200 NVL Original 4-Way 900-23946-0000-000

NVLink Bridge NVIDIA P3946 H200 NVL Original 4-Way: высокоскоростное соединение четырёх H200

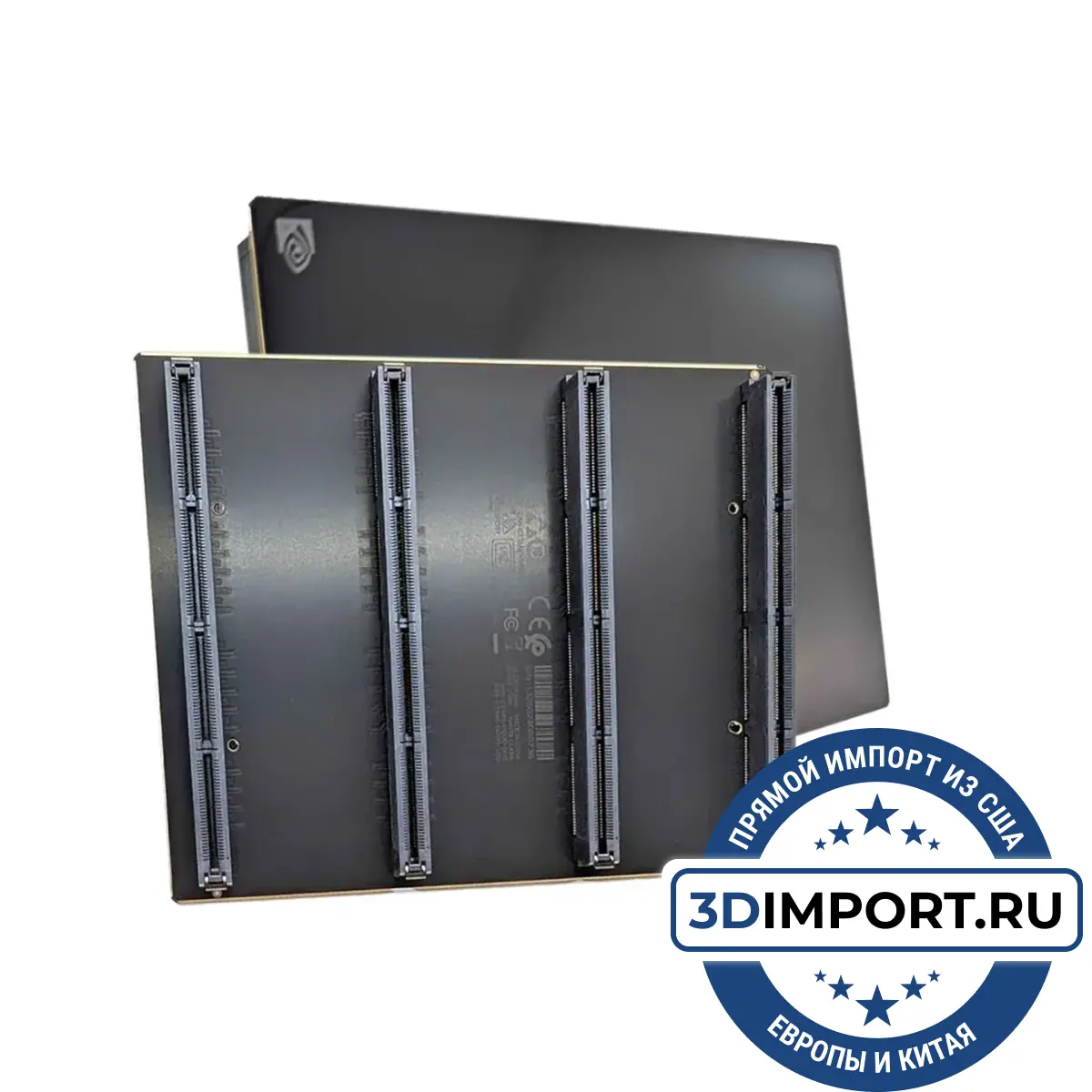

NVLink Bridge NVIDIA P3946 H200 NVL Original 4-Way 900-23946-0000-000 — фирменный высокоскоростной мост NVIDIA NVLink, предназначенный для объединения четырёх совместимых серверных ускорителей NVIDIA H200 NVL в одной Multi-GPU системе.

Мост обеспечивает прямой высокоскоростной обмен данными между четырьмя GPU через NVIDIA NVLink, уменьшая зависимость от системной шины PCIe при взаимодействии ускорителей. Такая конфигурация особенно востребована в крупных LLM, генеративном искусственном интеллекте, Deep Learning, HPC и других задачах, где несколько GPU постоянно обмениваются большими объёмами данных.

Данная карточка относится именно к Original NVIDIA P3946 4-Way NVLink Bridge с партномером 900-23946-0000-000. Мост разработан специально для NVIDIA H200 NVL и не является универсальным NVLink-мостом для A100, H100 или других поколений GPU.

4-Way NVLink для четырёх NVIDIA H200 NVL

NVIDIA H200 NVL поддерживает как 2-way, так и 4-way конфигурации NVLink. Модель P3946 предназначена именно для объединения четырёх соседних H200 NVL в единую высокоскоростную межпроцессорную топологию.

Максимальная суммарная пропускная способность 4-way NVLink-конфигурации достигает 1.8 ТБ/с. Для сравнения, 2-way конфигурация H200 NVL обеспечивает до 900 ГБ/с. Поэтому 4-way Bridge особенно интересен для задач, которые необходимо распределять сразу между четырьмя GPU.

Четыре NVIDIA H200 NVL по 141 ГБ дают совокупно 564 ГБ HBM3e. Это позволяет строить серверы для очень крупных моделей и рабочих наборов данных, которые невозможно разместить на одном ускорителе.

Для чего используется NVIDIA NVLink

В системе без NVLink обмен между GPU в основном проходит через PCIe и системную инфраструктуру. NVLink создаёт дополнительное высокоскоростное соединение непосредственно между ускорителями, что позволяет существенно ускорить GPU-to-GPU передачу данных в приложениях, поддерживающих такую топологию.

Особенно важен быстрый межпроцессорный обмен при распределении модели или вычислений между несколькими ускорителями. Чем чаще GPU необходимо передавать друг другу тензоры, градиенты или другие данные, тем сильнее производительность зависит от пропускной способности межсоединения.

Основные области применения

• LLM: распределённый инференс и обучение больших языковых моделей на четырёх H200 NVL.
• Generative AI: работа с крупными языковыми и мультимодальными нейросетями.
• Deep Learning: обучение моделей с интенсивным обменом данными между GPU.
• Tensor Parallelism: распределение одной крупной модели между несколькими ускорителями.
• HPC: научные и инженерные вычисления, использующие несколько GPU.
• AI-серверы: создание высокопроизводительных четырёх-GPU систем на базе NVIDIA H200 NVL.
• CUDA: приложения с поддержкой Peer-to-Peer передачи данных между несколькими GPU.

Технические характеристики NVIDIA P3946

• Производитель: NVIDIA
• Модель: P3946
• Партномер: 900-23946-0000-000
• Тип: NVIDIA NVLink Bridge
• Версия: Original
• Конфигурация: 4-Way
• Количество соединяемых GPU: 4
• Совместимые GPU: NVIDIA H200 NVL
• Поколение NVLink: NVLink 4-го поколения
• Максимальная пропускная способность 4-way конфигурации: до 1.8 ТБ/с
• Память одного H200 NVL: 141 ГБ HBM3e
• Совокупный объём памяти четырёх H200 NVL: 564 ГБ HBM3e
• Назначение: прямое высокоскоростное GPU-to-GPU соединение

564 ГБ HBM3e в системе с четырьмя H200 NVL

Каждая NVIDIA H200 NVL оснащена 141 ГБ памяти HBM3e. В четырёх-GPU конфигурации физически доступно совокупно 564 ГБ видеопамяти, что особенно важно для больших языковых моделей и других нагрузок, которым недостаточно памяти одного GPU.

При этом NVLink Bridge сам по себе не превращает четыре ускорителя в один виртуальный GPU с автоматически доступными 564 ГБ общей памяти для любого приложения. Распределение модели и данных между ускорителями должно поддерживаться используемым программным обеспечением.

Для этого могут применяться Tensor Parallelism, Pipeline Parallelism и другие Multi-GPU методы в PyTorch, TensorRT-LLM, vLLM, DeepSpeed, NCCL и специализированных AI/HPC-фреймворках.

Преимущества 4-Way перед 2-Way NVLink

Для NVIDIA H200 NVL существуют как двух-GPU, так и четырёх-GPU мосты. 2-way NVLink Bridge используется для непосредственного соединения пары H200 NVL и обеспечивает до 900 ГБ/с межпроцессорной пропускной способности.

P3946 позволяет объединить уже четыре H200 NVL и увеличить максимальную пропускную способность межсоединения до 1.8 ТБ/с. Такая конфигурация лучше подходит для серверов, где одна крупная задача или модель должна одновременно использовать ресурсы четырёх ускорителей.

Кроме увеличения количества GPU, четырёхкарточная конфигурация предоставляет совокупно 564 ГБ HBM3e против 282 ГБ у пары H200 NVL.

Топология GPU и производительность

Для получения максимальной эффективности важно правильно разместить четыре H200 NVL в серверной платформе. NVLink Bridge рассчитан на определённую физическую компоновку соседних ускорителей, поэтому расположение PCIe-слотов должно соответствовать конструкции моста.

В многопроцессорных серверах рекомендуется также учитывать привязку GPU к CPU и PCIe Root Complex. Правильная топология помогает уменьшить задержки и обеспечивает более эффективное взаимодействие между NVLink, PCIe и системной памятью.

Программные библиотеки NVIDIA, включая NCCL, способны учитывать топологию системы и оптимизировать коллективные операции между GPU.

Совместимость с NVIDIA H200 NVL

NVIDIA P3946 предназначен специально для NVIDIA H200 NVL. Использование других видеокарт с NVLink не означает совместимость с этим мостом, поскольку разные поколения и модели NVIDIA используют различные механические конструкции, количество NVLink-линий и расположение коннекторов.

Перед установкой необходимо проверить точную модель H200, компоновку сервера и поддержку 4-way NVLink со стороны производителя используемой серверной платформы.

Требования к установке

• Количество GPU: для 4-way конфигурации необходимо четыре совместимых NVIDIA H200 NVL.
• Расположение карт: ускорители должны находиться в совместимых соседних позициях сервера.
• Серверная платформа: должна поддерживать механическую установку P3946 и четыре H200 NVL.
• GPU-топология: рекомендуется учитывать распределение ускорителей относительно CPU и PCIe Root Complex.
• Питание: необходимо рассчитать питание всех четырёх H200 NVL, каждый из которых может потреблять до 600 Вт.
• Охлаждение: требуется серверная система с мощным направленным воздушным потоком через все четыре ускорителя.
• ПО: приложение должно поддерживать Multi-GPU и использовать NVLink для получения преимуществ высокоскоростного соединения.

NVLink и PCIe работают вместе

Наличие NVLink не отменяет PCIe. Каждый H200 NVL по-прежнему подключается к серверной платформе через PCIe, а NVLink используется как дополнительный высокоскоростной канал для прямого обмена данными между GPU.

PCIe обеспечивает взаимодействие ускорителей с процессором и остальной системой, тогда как NVLink особенно полезен для интенсивного межпроцессорного обмена между самими GPU.

NVLink Bridge NVIDIA P3946 H200 NVL Original 4-Way — специализированное решение для построения высокопроизводительной четырёх-GPU системы на базе NVIDIA H200 NVL. Поддержка четырёх ускорителей, пропускная способность NVLink до 1.8 ТБ/с и совокупно 564 ГБ HBM3e делают такую конфигурацию подходящей для крупных LLM, генеративного искусственного интеллекта, Deep Learning и высокопроизводительных вычислений.
