Supermicro X13SWA-TF

Supermicro X13SWA-TF — рабочая станция на чипсете Intel W790 для Xeon W-3400 и W-2400

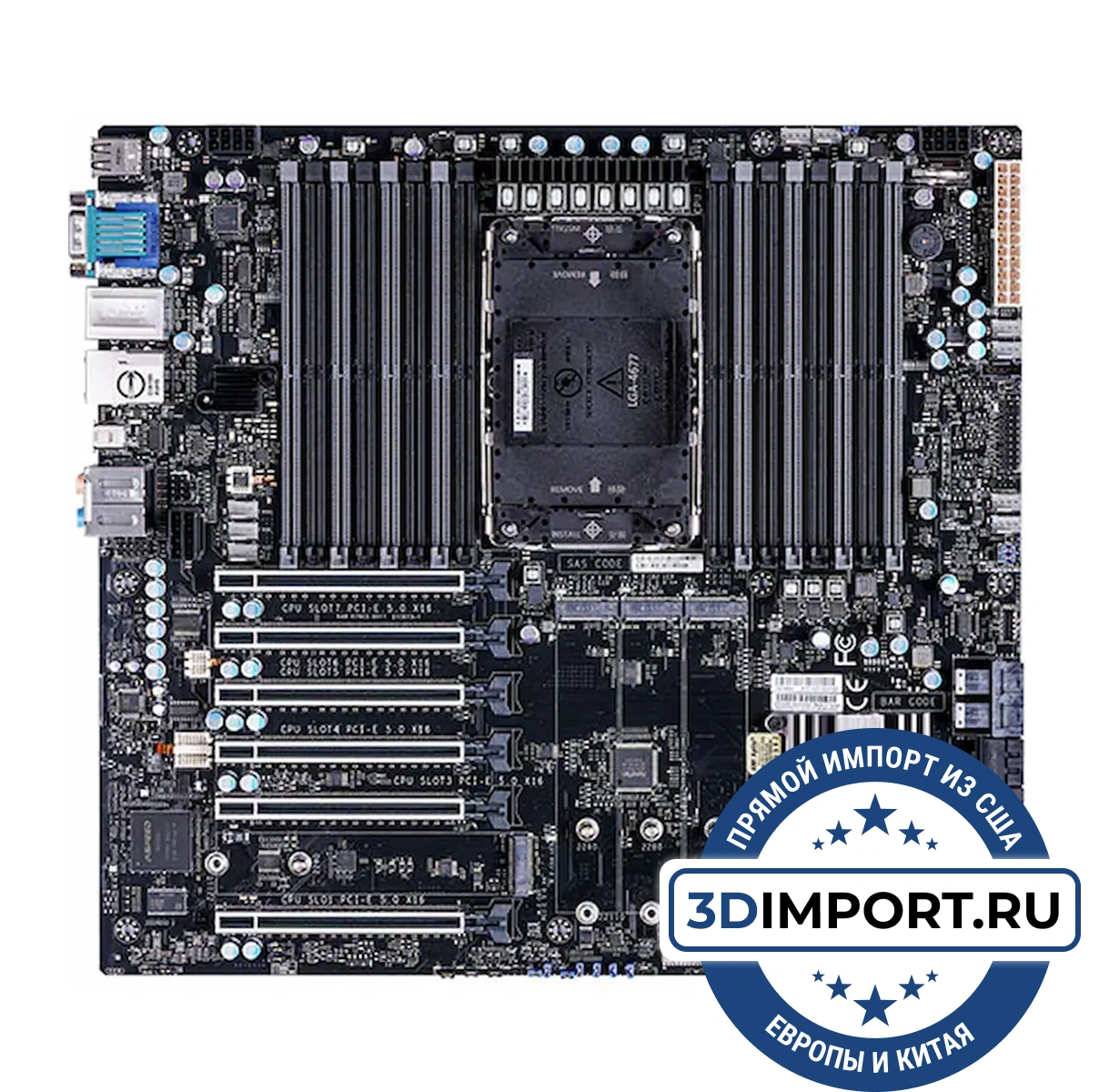

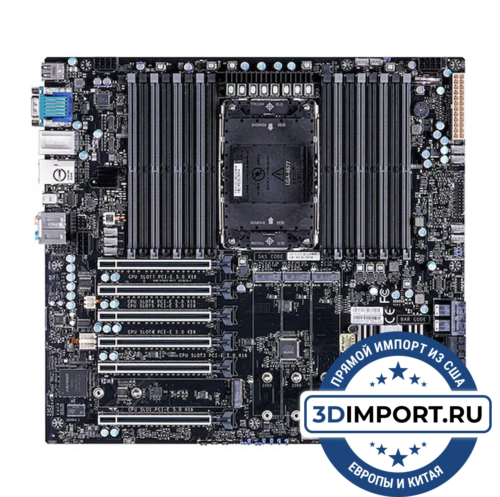

Supermicro X13SWA-TF — профессиональная материнская плата формата E-ATX, построенная на чипсете Intel W790 и рассчитанная на процессоры Intel Xeon W-3400 и Xeon W-2400 (Sapphire Rapids). Модель ориентирована на высокопроизводительные рабочие станции, где требуется сочетание серверной надёжности, большой пропускной способности памяти и масштабирования по PCI Express.

Плата предназначена для задач инженерного проектирования (CAD/CAE), визуальных эффектов, 3D-рендеринга, вычислительных симуляций и прикладных AI-нагрузок, где система работает под длительной нагрузкой и важна предсказуемость поведения.

Процессоры и архитектура платформы

Плата использует сокет LGA4677 и поддерживает два семейства рабочих процессоров Intel:

• Xeon W-3400 — до 56 вычислительных ядер, 8-канальная память
• Xeon W-2400 — до 24 ядер, 4-канальная память

Поддержка высокопроизводительных моделей с повышенным энергопотреблением реализована на уровне платы, однако итоговая стабильность системы зависит от конфигурации охлаждения и корпуса, что характерно для рабочих станций этого класса.

Подсистема памяти DDR5 ECC

Одной из ключевых особенностей X13SWA-TF является развитая подсистема оперативной памяти:

• 16 слотов DDR5 DIMM
• поддержка ECC RDIMM и 3DS RDIMM
• архитектура памяти зависит от установленного процессора:
  • Xeon W-3400 — 8 каналов
  • Xeon W-2400 — 4 канала

Максимальный объём оперативной памяти определяется типом CPU и используемыми модулями:

• до 4 ТБ при использовании Xeon W-3400 и 3DS RDIMM
• до 2 ТБ при конфигурациях на базе Xeon W-2400

Такой подход позволяет адаптировать систему как под задачи с экстремальными требованиями к объёму ОЗУ, так и под более компактные рабочие станции с упором на частоту и IPC.

PCI Express 5.0 и расширение

Платформа W790 предоставляет доступ к линиям PCI Express 5.0, что важно для современных ускорителей и высокоскоростных интерфейсов. Плата оснащена несколькими слотами PCIe 5.0 физического формата x16, предназначенными для:

• профессиональных GPU
• вычислительных ускорителей
• высокоскоростных сетевых адаптеров
• специализированных контроллеров хранения

Фактическое распределение линий и режимы работы слотов зависят от установленного процессора и схемы разводки платы, что типично для рабочих станций данного класса.

Хранение данных

Подсистема хранения ориентирована на сочетание производительности и надёжности:

• разъёмы M.2 для NVMe-накопителей, используемых под систему и быстрые рабочие данные
• интерфейсы для подключения серверных SSD и массивов хранения
• SATA-порты для ёмких дисковых конфигураций и архивных данных

Такой набор позволяет строить как быстрые рабочие станции для монтажа и рендеринга, так и системы с разделением на быстрый и ёмкий уровни хранения.

Сетевые возможности и управление

X13SWA-TF оснащена двумя сетевыми интерфейсами:

• 10GbE (10GBase-T) — для работы с NAS, серверными хранилищами и высокоскоростной локальной сетью
• 1GbE — для стандартных сетевых задач и управления

Отличительной особенностью платы является наличие контроллера ASPEED AST2600, который обеспечивает серверные функции удалённого администрирования:

• мониторинг состояния системы
• удалённый доступ к консоли
• управление питанием и загрузкой

Это редкое и ценное свойство для рабочей станции, особенно в студийных и корпоративных средах.

Питание и охлаждение

Плата рассчитана на длительную эксплуатацию под высокой нагрузкой и оснащена усиленной подсистемой питания процессора. Форм-фактор E-ATX позволяет более свободно размещать компоненты и улучшает условия охлаждения, что особенно важно при использовании мощных Xeon W-3400.

Для стабильной работы рекомендуется использование профессиональных корпусов и систем охлаждения, рассчитанных на тепловыделение рабочих станций.

Типовые сценарии применения

Визуальные эффекты и рендеринг

• Xeon W-3400
• большой объём DDR5 ECC
• несколько GPU
• быстрые NVMe-накопители

Инженерные расчёты и CAD/CAE

• Xeon W-2400 или W-3400
• акцент на пропускную способность памяти
• надёжное хранение данных

AI-разработка и прикладные вычисления

• GPU-ускорение через PCIe 5.0
• высокая пропускная способность памяти
• быстрая сеть для работы с датасетами

Итог

Supermicro X13SWA-TF — это профессиональная материнская плата для рабочих станций, ориентированная на платформу Intel Xeon W нового поколения. Она сочетает масштабируемую память DDR5 ECC, поддержку PCI Express 5.0, серверные возможности удалённого управления и гибкость конфигураций под разные классы задач — от инженерных расчётов до тяжёлых мультимедийных и вычислительных нагрузок.
